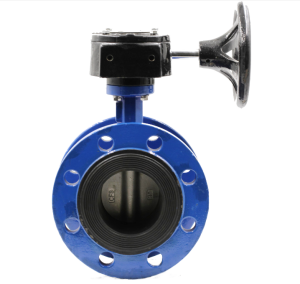

Fjädrande fjärilsventil är en dubbelflänsad design som kan användas för återvändsgränd. Denna fjärilsventilserie har många av designegenskaperna och fördelarna, såsom höga CV-värden, minimala delar som exponeras för linjens media, större tillförlitlighet och en beprövad lång livslängd. En stor designfördel med denna ventilproduktlinje är internationell kompatibilitet.
En dubbelflänsventil i kort konstruktion designad för tunga tjänster.
Markera:
·Mindre deformation av fodret från vulkaniserat foder
·Ingen deformation av fodret mellan flänsarna under montering
·Alla AVANNTO-ventiler är trycktestade till 110 procent av det nominella trycket för att säkerställa bubbeltät avstängning.
· Alla AVANNTO vridspjällsventiler är stiftlösa
· Intern skiva-till-skaft anslutning
·ISO 5211 internationell kompatibilitet
·Direktmontera alla AVANNTO ställdon inklusive handtag, växellådor, pneumatiska och elektriska ställdon
Specifikationer:
Kroppsmaterial: Gjutjärn, segjärn
Skivmaterial: segjärn, rostfritt stål, nylon 5/11 belagt segjärn, aluminiumbrons, rostfritt stål, Hastelloy, Halar-belagt segjärn
Stammaterial: Kolstål, Rostfritt stål, Monel
Sitsmaterial: EPDM, BUNA-N(NBR& Nitril),FKM
Tillämpningar: Dricksvatten, avloppsvatten, HVAC, bevattning, metallurgi, kraftproduktion, kemisk process, marin, olja och gas, massa och papper, fasta ämnen, gruvdrift, mat och dryck återvändsgränd service
Materialtillgänglighet beror på ventilstorlek och serie. Annat material finns tillgängligt. Kontakta oss eller din lokala AVANNTO-representant för ditt specifika tillstånd.
Nominell diameter:
DN 50 - DN2000 (Större diametrar på begäran)
Ansikte mot ansikte:
EN 558 Series 20
ISO 5752 Series 20
API 609 Tabell 1
Flänsbostad:
EN 1092 PN 6/10/16
ASME klass 150
AS 4087 PN 16
Flänsytdesign:
EN 1092 Blankett A/B
ASME RF, FF
Toppfläns:
EN ISO 5211
Täthetskontroll:
EN 12266 (Läckagehastighet A)
ISO 5208, kategori 3
Arbetsstandard:
EN 593
Temperaturvariation:
-10 grad till plus 130 grader (beroende på tryck, medium och material)
Max. Arbetstryck:
max. 16 bar
Våra funktioner:
OEM:Vi är OEM-tillverkare för kända kunder.
Bearbetning av ventildelar:Vi levererar inte bara ventiler utan även ventildelar, främst kropp, skiva, spindel och handtag. Några av våra stamkunder beställer ventildelar i mer än 10 år, vi tillverkar även ventildelar enligt din ritning.
Maskiner:Vi har gott om maskiner (inklusive CNC, maskincenter, halvautomatisk maskin, tryckprovningsmaskin, spektrograf etc.) som huvudsakligen används för bearbetning av ventildelar.
Ledtid:Om vanliga ventiler är vår ledtid kort på grund av våra enorma lager av ventildelar.
QC:Våra stamkunder har arbetat med oss i mer än 10 år eftersom vi alltid håller vår kvalitetskontroll på hög nivå för våra produkter.
Prisfördel:Vårt pris är konkurrenskraftigt eftersom vi bearbetar ventildelar själva.
