Produktbeskrivning

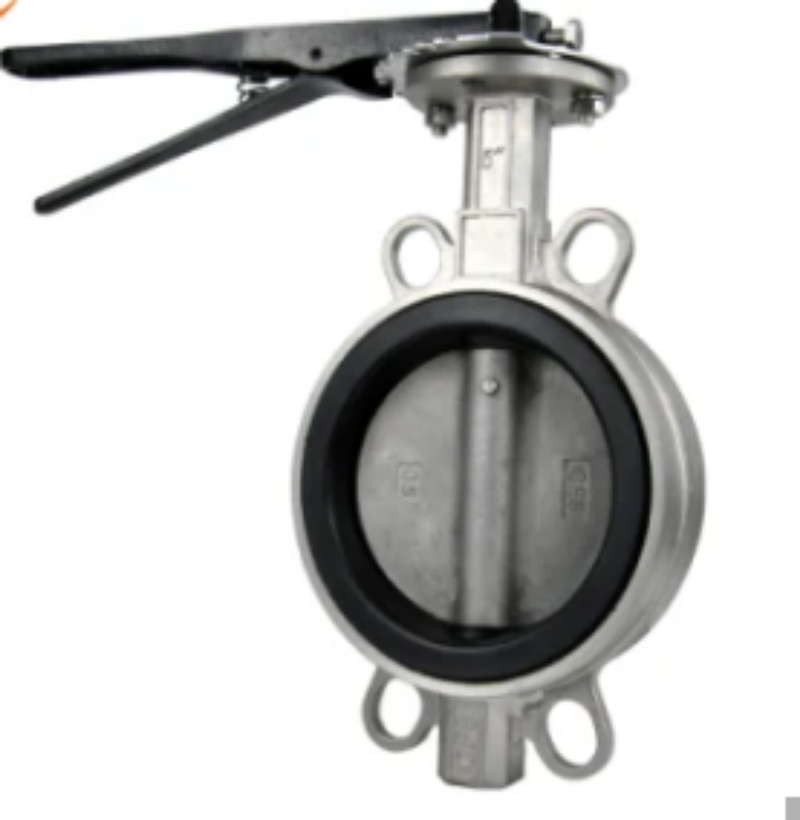

Tianjin factory Wafer Type Manual Butterfly Valve API 609 150 lbs med aluminiumhandtag
Tryck och temperatur
|
arbetstryck |
PN10, PN16 |
|
provtryck |
skal: 1,5 gånger nominellt tryck säte: 1,1 gånger märktryck |
|
arbetstemperatur |
-10 grad till 80 grader (NBR) -10 grad till 120 grader (EPDM) |
|
lämpligt medium |
vatten, olja och gas |
Huvudmateriallista
|
delar |
material |
|
kropp |
gjutjärn, segjärn, |
|
plats |
EPDM, NBR, VITON, PTFE |
|
skiva |
nickel segjärn, AI brons, rostfritt stål |
|
stam |
kolstål, rostfritt stål |
|
bussning |
PTFE |
|
"O"-ring |
PTFE |
|
stift |
rostfritt stål |
|
nyckel |
rostfritt stål |
Executive Standard:
|
Designstandard |
EN 593 , MSS SP67 API 609 BS5155 |
|
Inspektion & Test |
API 598 ISO 5208 EN 12266 |
|
Slut Standard |
ANSI B16.1 CL. 125LB & B16.5 CL. 150 LB AS 2129 Tabell D & E BS 10 Tabell D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150LB AWWAC207 SABS 1123 Tabell 1000/3 & Tabell 1600/3 |
|
Ansikte mot ansikte |
ISO 5752 , EN 558 , MSS SP67 och API 609 DIN3202 |
|
Toppfläns |
ISO 5211 |
En manuell fjärilsventil av wafertyp med aluminiumhandtag är en typ av ventil som används för att reglera flödet av vätskor i en rörledning. Den består av en metallskiva, som är monterad på en stång i mitten av ventilhuset. Skivan kan roteras genom att vrida ett handtag som är fäst vid stången, vilket antingen öppnar eller stänger ventilen.
"Wafertypen" hänvisar till ventilens design, vilket gör att den kan installeras mellan två flänsar utan behov av ytterligare bultar eller hårdvara. Detta gör den till ett kompakt och ekonomiskt val för många applikationer.
Ventilens handtag är tillverkade av aluminium, vilket är lätt och lätt att använda. Aluminiumhandtagen är också hållbara och motståndskraftiga mot korrosion, vilket gör dem lämpliga för användning i tuffa miljöer.
Fjärilsventiler används ofta i industrier som kemi, läkemedel, mat och dryck och vattenbehandling, bland annat. De är idealiska för att reglera flödet av vätskor som innehåller fasta ämnen eller andra partiklar, eftersom skivan lätt kan rensa bort skräp som kan samlas i ventilhuset.
Sammantaget är en manuell fjärilsventil av wafertyp med aluminiumhandtag ett pålitligt och kostnadseffektivt val för att kontrollera vätskeflödet i en pipeline.
