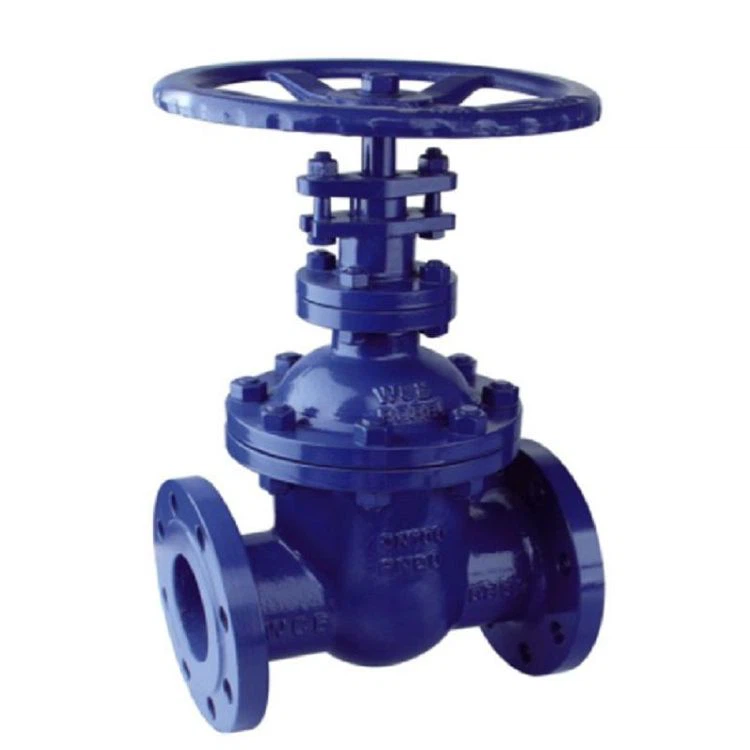

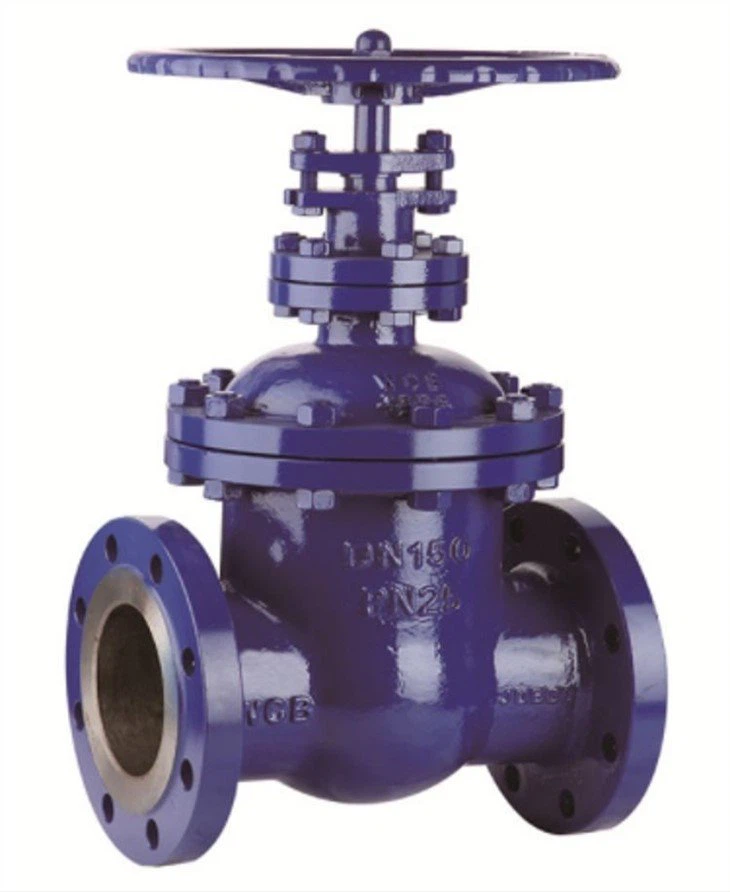

Icke-stamflänsad grindventil Z45H

Introduktion av icke-stigande spindelflänsventil Z45H:

Icke-stigande spjällslussventil Z45H kallas även roterande stångslussventil (även kallad icke-stigande kilventil). Spindelmuttern är placerad på grinden och handratten roterar skaftet för att rotera och lyfta grinden. Vanligtvis finns det en trapetsgänga längst ner på skaftet. Efter att ha kommit igenom gängan i botten av ventilen och styrspåret på skivan, ändras den roterande rörelsen till linjär rörelse, det vill säga att manövermomentet ändras till manöverdrag. När ventilen öppnas är flödesvägen fri när grindens lyfthöjd är lika med ventilstorleken 1:1, men denna position kan inte övervakas under drift. Vid faktisk användning, vertex av stammen som ett märke, det vill säga positionen för att inte röra sig, som dess fullt öppna läge. Med tanke på temperaturförändringarna, vilket leder till låsningsfenomen, öppnas vanligtvis till toppläget, och sedan tillbaka 1/2~1 varv, som läget för den helt öppna ventilen. Därför bestäms ventilens helt öppna läge av portens läge (dvs. slaglängd).

Ansökan:

Icke-stigande spindelflänsventil Z41H, appliceras på kranvatten, avlopp, konstruktion, petroleum, kemikalier, livsmedel, medicin, textil, elkraft, skeppsbyggnad, metallurgi, energisystem, etc.

Beskrivning:

Produktfunktioner:

1, Ratten och ventilskaftet är sammankopplade och relativt orörliga när den icke-stigande spindelventilen är på och av. Den öppnas och stängs genom att vrida ventilskaftet vid en fast punkt för att driva ventilskivan uppåt och sänka grinden.

2. Dess lyftskruv roterar bara och rör sig aldrig uppåt och nedåt. Endast en stång är exponerad, och muttern är fäst på grindplattan. Muttrarna är fästa på grinden, som lyfts genom att skruven vrids, ingen synlig dörrkarm.

3. Det finns ingen synlig skruvstång, tvärtom kan den stigande spindelns flänsventil se det.

Specifikation:
